Qu'est-ce qu'un Ishikawa Diagram ?

La technique Ishikawa, également connue sous le nom de diagramme de cause à effet ou diagramme en arêtes de poisson (Fishbone Diagram en Anglais), est une méthode visuelle utilisée pour identifier, explorer et représenter les causes possibles d'un problème ou d'un effet particulier.

Cette méthode spécifique visant à identifier les causes d'une problématique a été développée par Kaoru Ishikawa, un expert en gestion de la qualité.

Importance de la technique Ishikawa pour les chefs de projet :

1. Identification systématique des causes :

   • Le diagramme Ishikawa aide les équipes de projet à identifier toutes les causes potentielles d'un problème en les classant de manière systématique.

   • Cela permet d'explorer toutes les dimensions du problème, plutôt que de se concentrer uniquement sur les symptômes ou les causes apparentes.

2. Visualisation claire et structurée :

   • Le diagramme fournit une représentation visuelle des causes et de leurs relations, facilitant ainsi la compréhension et l'analyse.

   • Il aide à structurer les discussions et à organiser les idées de manière logique et cohérente.

3. Encouragement à la réflexion collective :

   • La technique Ishikawa encourage la collaboration et la participation de l'ensemble de l'équipe de projet.

   • En impliquant différentes perspectives, elle favorise une approche plus complète et inclusive de l'analyse des causes.

4. Facilitation de la résolution de problèmes :

   • En identifiant les causes racines de manière exhaustive, le diagramme Ishikawa permet de formuler des actions correctives efficaces et ciblées.

   • Cela aide à résoudre les problèmes de manière définitive, en s'attaquant aux causes sous-jacentes plutôt qu'aux symptômes.

5. Prévention des problèmes futurs :

   • L'analyse approfondie des causes peut révéler des vulnérabilités ou des points faibles dans les processus, permettant ainsi de mettre en place des mesures préventives.

   • Cela contribue à améliorer la qualité et à réduire le risque de récurrence des problèmes.

6. Outil polyvalent :

   • Le diagramme Ishikawa peut être utilisé pour analyser une variété de problèmes dans différents domaines, tels que la qualité, les délais, les coûts, etc.

   • Il est applicable à tous les types de projets, quels que soient leur taille et leur complexité.

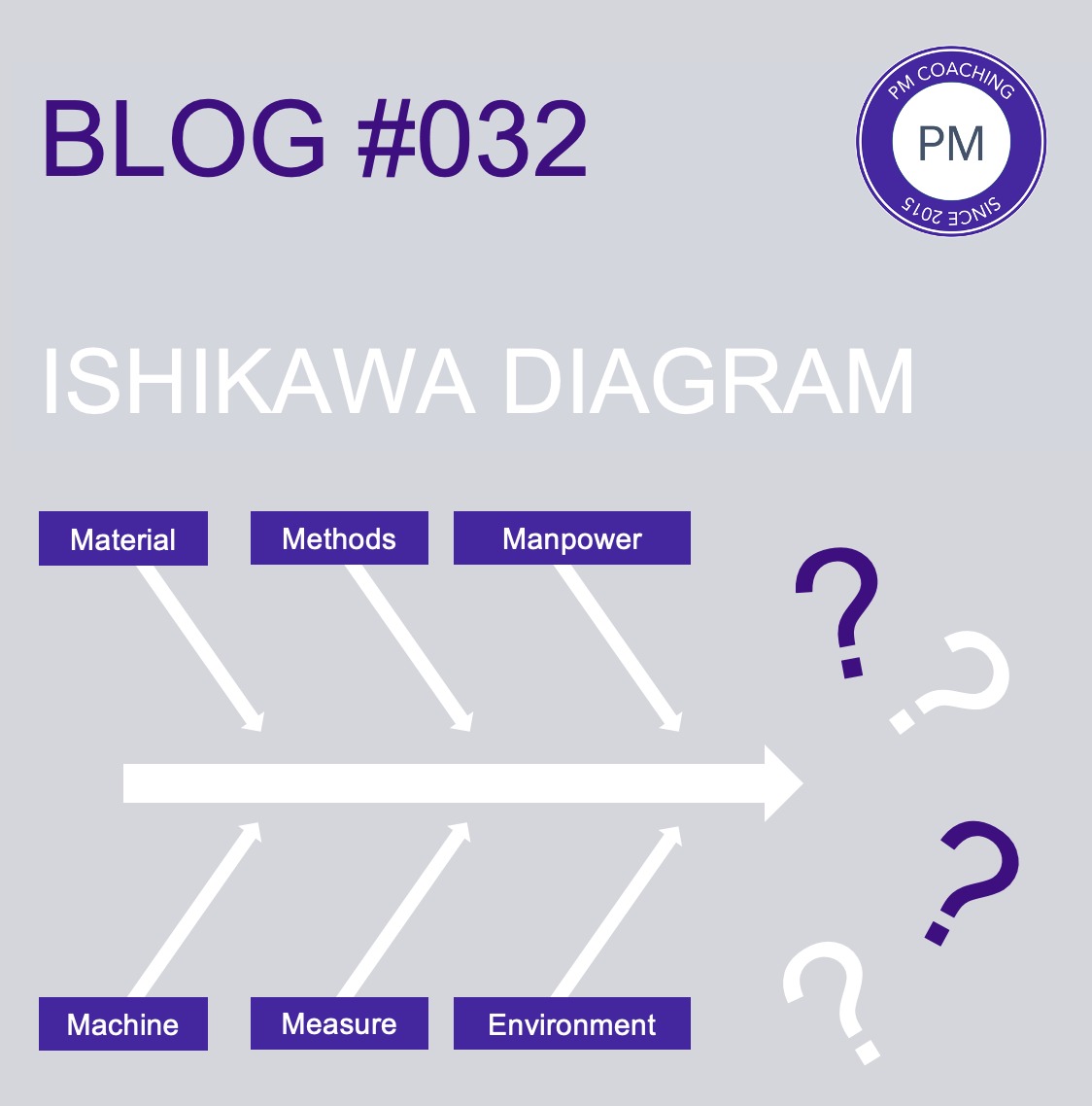

Comment construire un diagramme Ishikawa ?

1. Définir le problème :

   • Écrire le problème ou l'effet à analyser sur le côté droit d'une feuille, généralement à l'extrémité de la "colonne vertébrale" de l'arête de poisson.

2. Identifier les grandes catégories de causes :

   • Les catégories courantes incluent les méthodes, les machines, la main-d'œuvre, les matériaux, les mesures et l'environnement.

   • Ces catégories sont représentées comme les "arêtes" principales du poisson.

3. Identifier les causes spécifiques :

   • Pour chaque grande catégorie, identifier les causes spécifiques possibles.

   • Dessiner des branches secondaires à partir de chaque arête principale pour représenter ces causes spécifiques.

4. Analyser et prioriser :

   • Examiner toutes les causes identifiées et évaluer leur contribution au problème.

   • Prioriser les causes à explorer ou à traiter en premier.

Exemple de diagramme Ishikawa :

Supposons qu'une entreprise rencontre un problème de retards dans la livraison des projets.

• Problème : Retard dans la livraison des projets

• Catégories de causes :

  • Méthodes : Processus inefficaces, manque de standardisation

  • Machines : Équipements défectueux, maintenance insuffisante

  • Main-d'œuvre : Compétences insuffisantes, sous-effectif

  • Matériaux : Fournitures de mauvaise qualité, délais de livraison des fournisseurs

  • Mesures : Indicateurs de performance inadaptés, absence de suivi

  • Environnement : Conditions de travail inappropriées, interruptions fréquentes

La technique Ishikawa est un outil essentiel pour les chefs de projet car elle fournit une méthode structurée et visuelle pour identifier et analyser les causes d'un problème. En l'utilisant, les chefs de projet peuvent mieux comprendre les facteurs contributifs, favoriser la collaboration de l'équipe, et mettre en place des actions correctives efficaces pour résoudre les problèmes de manière durable.

Les questions fréquentes PMP® & CAPM® :

Vous avez utilisé un diagramme d'Ishikawa et identifié quatre causes principales pour un défaut de produit : personnel (20 %), matériel (30 %), méthodes (25 %), et environnement (25 %). Quelle cause doit être priorisée pour une analyse approfondie ?
a) Personnel
b) Matériel
c) Méthodes
d) Environnement

Un diagramme d'Ishikawa montre que les causes possibles de retards incluent : méthodes (35 %), personnel (25 %), matériel (20 %), et management (20 %). Quelle action corrective est la plus efficace ?
a) Réorganiser l'équipe
b) Optimiser les méthodes
c) Acheter du nouveau matériel
d) Former le management

En utilisant un diagramme d'Ishikawa, vous avez déterminé que les défauts de production sont causés par l'environnement (40 %), le personnel (20 %), et les méthodes (40 %). Quelle approche recommanderiez-vous ?
a) Changer le personnel
b) Modifier l'environnement et les méthodes
c) Investir dans de nouvelles machines
d) Ignorer les changements

Lors d'une analyse de cause à l'aide d'un diagramme d'Ishikawa, les catégories identifiées sont : matériel (15 %), méthodes (45 %), main-d'œuvre (20 %), et environnement (20 %). Sur quoi devez-vous vous concentrer ?
a) Améliorer les méthodes
b) Investir dans le matériel
c) Renforcer la main-d'œuvre
d) Améliorer l'environnement de travail

Un diagramme d'Ishikawa indique que les problèmes de qualité sont dus aux catégories suivantes : matériel (30 %), processus (50 %), personnel (10 %), et environnement (10 %). Quelle est la priorité pour résoudre ces problèmes ?
a) Revoir le matériel
b) Optimiser les processus
c) Réformer le personnel
d) Améliorer l'environnement

Le corrigé des questions fréquentes PMP® & CAPM® :

Vous avez utilisé un diagramme d'Ishikawa et identifié quatre causes principales pour un défaut de produit : personnel (20 %), matériel (30 %), méthodes (25 %), et environnement (25 %). Quelle cause doit être priorisée pour une analyse approfondie ?
a) Personnel
b) Matériel
c) Méthodes
d) Environnement
Réponse correcte b) : Le matériel représente 30 %, soit le pourcentage le plus élevé parmi les causes identifiées. Prioriser cette cause permet de cibler la zone ayant le plus d'impact sur le défaut.

Un diagramme d'Ishikawa montre que les causes possibles de retards incluent : méthodes (35 %), personnel (25 %), matériel (20 %), et management (20 %). Quelle action corrective est la plus efficace ?
a) Réorganiser l'équipe
b) Optimiser les méthodes
c) Acheter du nouveau matériel
d) Former le management
Réponse correcte b) : Avec 35 %, les méthodes sont le principal facteur contribuant aux retards. L'optimisation des méthodes est donc la meilleure option pour résoudre efficacement le problème.

En utilisant un diagramme d'Ishikawa, vous avez déterminé que les défauts de production sont causés par l'environnement (40 %), le personnel (20 %), et les méthodes (40 %). Quelle approche recommanderiez-vous ?
a) Changer le personnel
b) Modifier l'environnement et les méthodes
c) Investir dans de nouvelles machines
d) Ignorer les changements
Réponse correcte b) : L'environnement et les méthodes partagent chacun 40 % de responsabilité. Une action combinée sur ces deux aspects apportera des améliorations significatives au problème.

Lors d'une analyse de cause à l'aide d'un diagramme d'Ishikawa, les catégories identifiées sont : matériel (15 %), méthodes (45 %), main-d'œuvre (20 %), et environnement (20 %). Sur quoi devez-vous vous concentrer ?
a) Améliorer les méthodes
b) Investir dans le matériel
c) Renforcer la main-d'œuvre
d) Améliorer l'environnement de travail
Réponse correcte a) : Avec 45 %, les méthodes constituent le facteur le plus important dans le problème identifié. Concentrer les efforts sur l'amélioration des méthodes sera la solution la plus impactante.

Un diagramme d'Ishikawa indique que les problèmes de qualité sont dus aux catégories suivantes : matériel (30 %), processus (50 %), personnel (10 %), et environnement (10 %). Quelle est la priorité pour résoudre ces problèmes ?
a) Revoir le matériel
b) Optimiser les processus
c) Réformer le personnel
d) Améliorer l'environnement
Réponse correcte b) : Les processus représentent 50 % des causes identifiées, ce qui en fait le principal domaine à cibler pour résoudre les problèmes de qualité de manière efficace.
